秸稈顆粒機結構及原理圖

工作原理：秸稈顆粒機是采用電機直聯方式運轉，電動機通過齒式聯軸器與減速機軸聯接，經過90°變向，臥式電機傳動立式鑄件空心轉運主軸，主軸再帶動壓輥碾壓模具的內表面完成壓制過程。

詳細信息點這里

秸稈顆粒機結構圖及原理

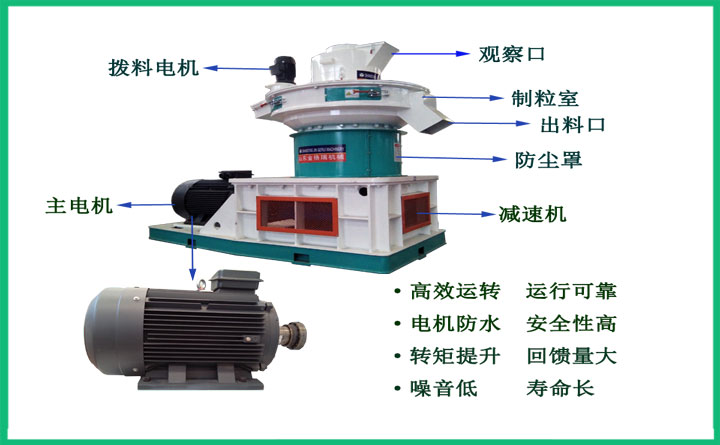

（一）、產品結構：立式環模秸稈顆粒機由顆粒機機座、大型減速機箱、軸承室、進料罩、出料部分、電機、壓輥總成、模具等構成。

（二）工作原理：秸稈顆粒機是采用電機直聯方式運轉，電動機通過齒式聯軸器與減速機軸聯接，經過90°變向，臥式電機傳動立式鑄件空心轉運主軸，主軸再帶動壓輥碾壓模具的內表面完成壓制過程。工作時生物質秸稈原料由進料口垂直落入，經過壓輪的旋轉使物料連續均布在模具內腔表面（壓輥與模具的接觸立面），在壓輥的碾壓下粉狀物料穿過模具的孔（均布在模具內表面的孔）。此過程物料受到高壓、高溫的作用，產生物理變化或適當?shù)幕瘜W變化（根據物料），促使粉狀物料形成不斷加長的圓柱狀實心體，再由斷刀切斷顆粒，從出料口排出，至此顆粒的壓制過程完成。
